一、HY5723D廣播控制盤/MP3產品特點

　　●可與消防聯動控制設備聯動控制，實現消防自動廣播

　　●具有干線短路、斷路檢測及告警的功能，并能判斷故障所在干線

　　●可檢測功率放大器故障并告警及顯示

　　●9小時監聽錄音機，循環使用10萬次

　　●999條話筒錄音查詢記錄

二、HY5723D廣播控制盤/MP3產品結構外觀

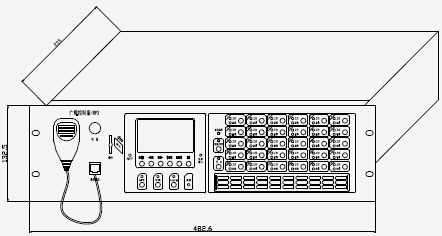

　　HY5723D廣播控制盤/MP3采用標準上架結構形式：高132.5mm(3U標準)×寬482.6mm×厚225.0mm

HY5723D廣播控制盤/MP3產品結構外觀

三、HY5723D廣播控制盤/MP3接線端子說明

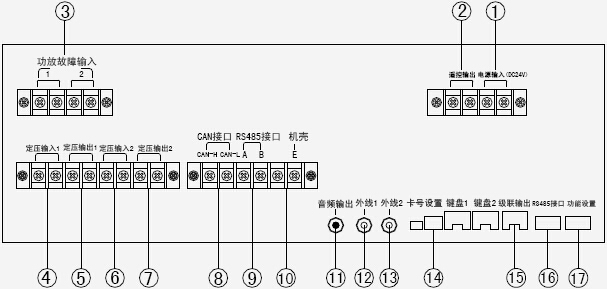

HY5723D廣播控制盤/MP3接線端子圖

　　1、電源輸入：本機DC24V電源接入端口。

　　2、遙控輸出:接功率放大器遙控端子（輸出直流24V）。應急廣播時強行啟動功率放大器。

　　3、功放故障輸入：功率放大器故障接入端子，不分正負極性。

　　4、定壓輸入1：它與功率放大器1音頻輸出相連。

　　5、定壓輸出1：廣播系統的音頻輸出線，定義為干線1。

　　6、定壓輸入2：它與功率放大器2音頻輸出相連。

　　7、定壓輸出2：廣播系統的音頻輸出線，定義為干線2。

　　8、CAN接口：預留。

　　9、RS485接口：消防控制器通信接口。

　　10、機殼E：接大地。

　　11、音頻輸出：音頻廣播信號輸出接口。

　　12、外線1：音頻信號輸入接口。連接外置音源信號，如CD唱機、收音機等。

　　13、外線2：音頻信號輸入接口。

　　14、卡號設置：設置上鎖。

　　15、級聯輸出：RJ45接口，內部控制專用接口，用于廣播系統多臺設備的控制，如聯動多臺功率放大器。

　　16、RS485接口：預留。

　　17、功能設置：它采用側臥式八位DIP開關，DIP1~DIP4位用于RS485從機地址設置。DIP5~DIP8用于當使用多路功放時，每路干線上接入消防廣播模塊的地址分配設置。

四、HY5723D廣播控制盤/MP3技術參數
