北大青鳥JBF-11S消防主機系統組成及技術特性
來源：北大青鳥主機維修 時間：2017-11-03 14:07:32

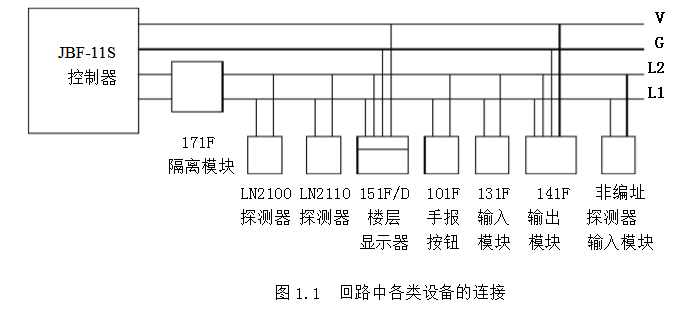

JBF-11S型通用火災報警控制器組成的報警系統如圖1.1所示，在JBF-11S系統中，現場部件或設備，總線L1 、L2是必須接入的，但VG兩電源線是視其不同類型、用途而有不同接法的。
JBF-LN2100智能光電感煙探測器，可無極性地接在L1、L2兩總線上。
JBF-LN2110智能感溫探測器，可無極性的接在L1、L2兩總線上。
JBF-101F手動報警按鈕與探測器一樣，可以無極性地接在L1,L2兩總線上。并且還有 一組觸點輸出，可聯動其他設備（如聲光報警部件等）。
JBF-131F輸入模塊接在L1、L2上，不分極性。
JBF-141F輸出模塊接在L1、L2上。
JBF-151F/D樓層顯示器接L1、L2、V、G上，L1、L2接法不分極性，V、G是供電電源， 不可反接。
JBF-171F隔離模塊的2個端子與控制器相連，另兩個端子與探測器相連或與下一級隔 離模塊相連。

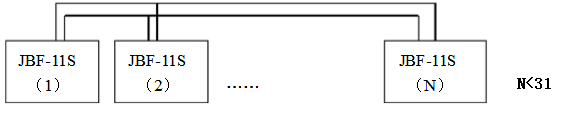

多臺控制器可以組網形成更大的報警系統
技術特性:
線 制：兩總線，無極性；
部件容量：每回路127個探測部件，64個聯動控制部件，15個顯示部件；
巡檢周期：2.8秒；
長線距離：1200米；
環境溫度: -10℃～+50℃;
環境濕度: ≤95%
外接電源: AC220V 50HZ
備用電源：DC24V 7.0Ah
外型尺寸：860mm?560mm?140mm
