TX3920信號放大器外形尺寸及安裝說明

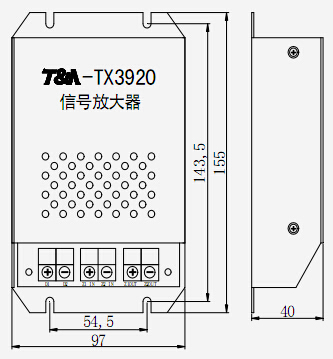

TX3920信號放大器尺寸圖

1、端子D1、D2為直流24電源輸入端，接現場24V電源的正負，不分極性。

2、端子Z1IN、Z2IN為信號輸入端，接需要放大的現場輸入信號，不分極性。

3、端子Z1OUT、Z2OUT為信號放大輸出端，接放大器后面的現場負載。

4、按1～3點接好各電源及信號線，打開放大器電源和TX3016控制器，觀察Z1IN和Z2IN旁邊的LED燈DS1是否閃亮，正常工作時為閃亮;在沒有輸入信號時，DS1不亮，同時輸出端無信號輸出。
